光伏新能源分布式光纤监测方案

光伏电站建设初期的核心环节

包括光伏组件的安装、支架的固定和阵列搭建，是电站稳定运行与高效发电的基础

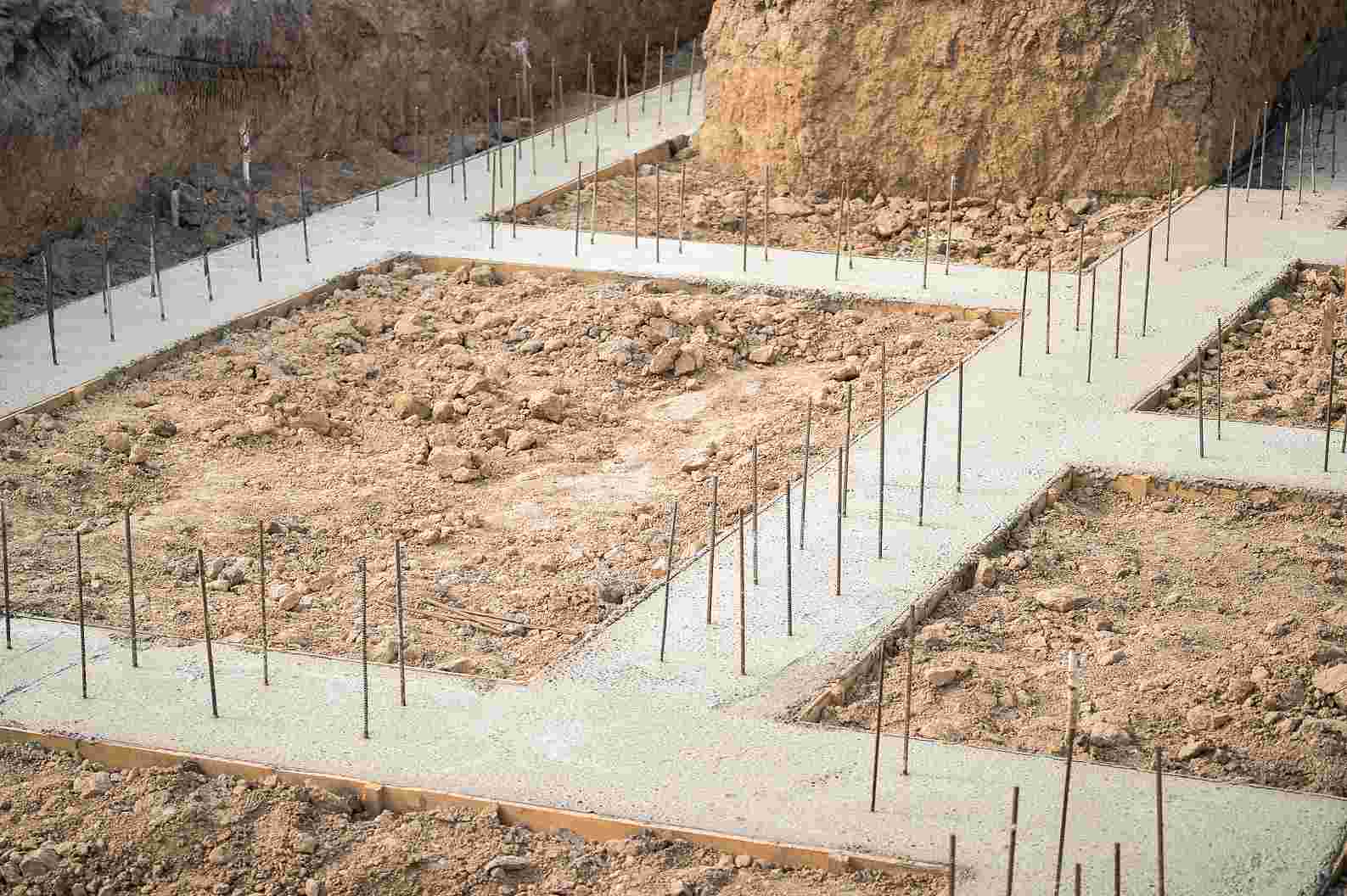

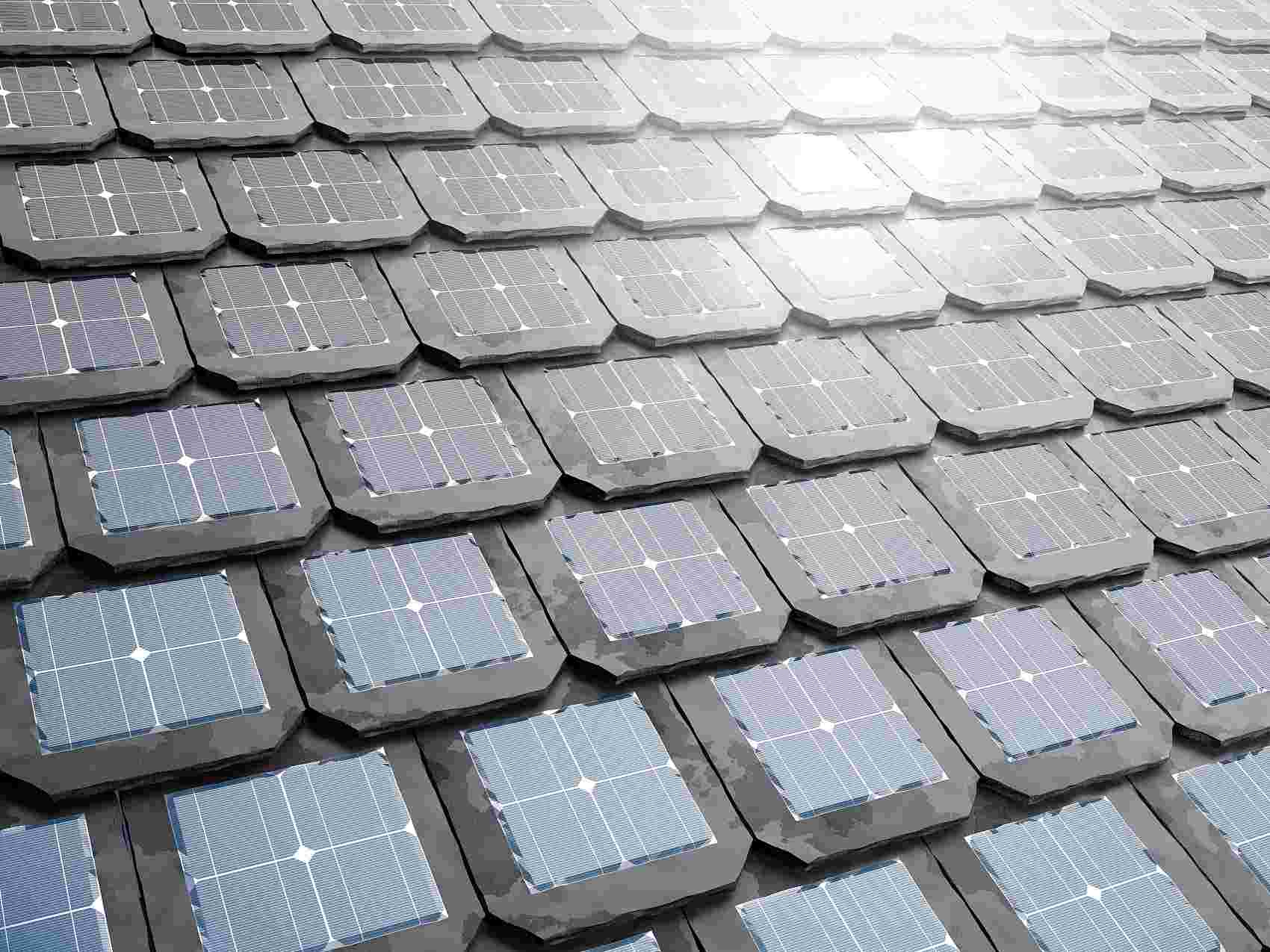

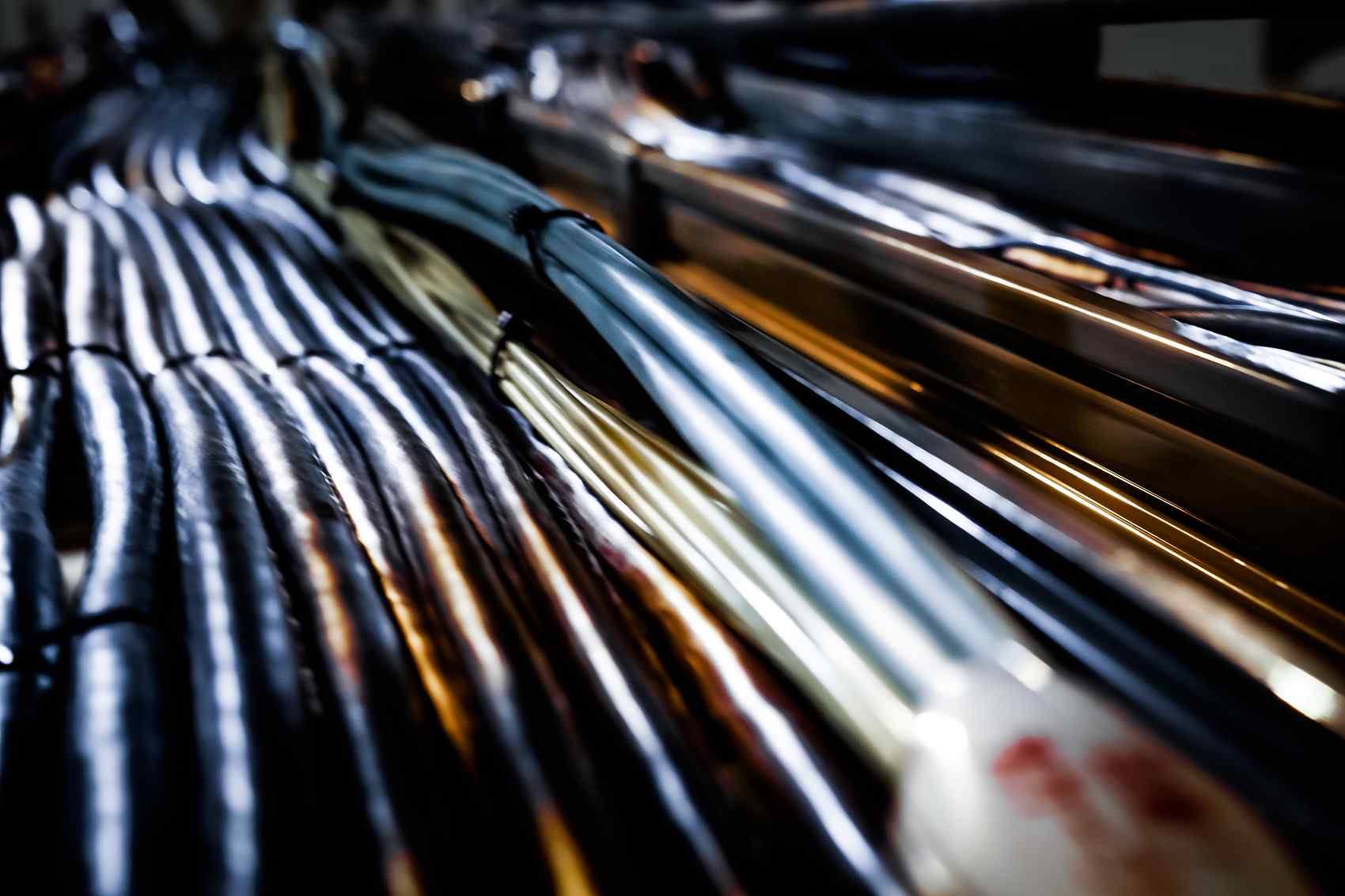

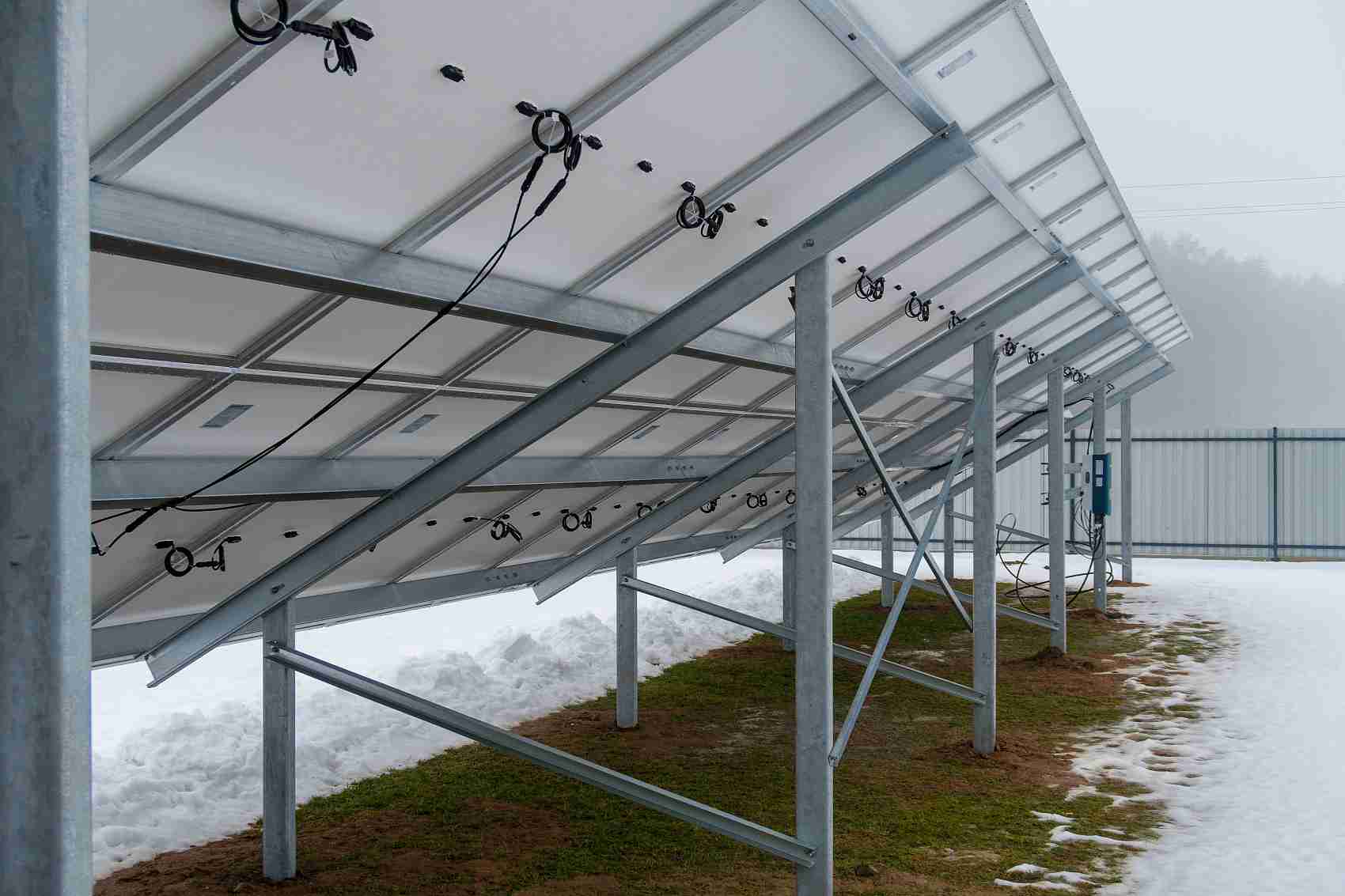

光伏组件支架系统地基基础组件连接器与线缆

环节特点：大规模分布、户外暴露，易受风雨雪温差影响，维护难度大

风险问题

组件开裂与隐裂

表现：表面或边缘出现裂纹，隐裂肉眼难以察觉

风险：发电效率下降，可能引发电弧与火灾

支架松动与变形

表现：风荷载或地基沉降导致结构松动或倾斜

风险：阵列错位或坍塌

线缆过热与老化

表现：连接不良或高温引起局部温升

风险：火灾风险增加

环境腐蚀

表现：盐雾、雨雪或沙尘造成腐蚀

风险：支架强度下降

分布式光纤传感

DAS：监测支架与组件振动，识别风振、松动和外部冲击

DTS：监测组件表面与线缆温度分布，识别过热点，预警火灾隐患

将组件直流电汇流并逆变为交流电，是电站电能输出的关键环节

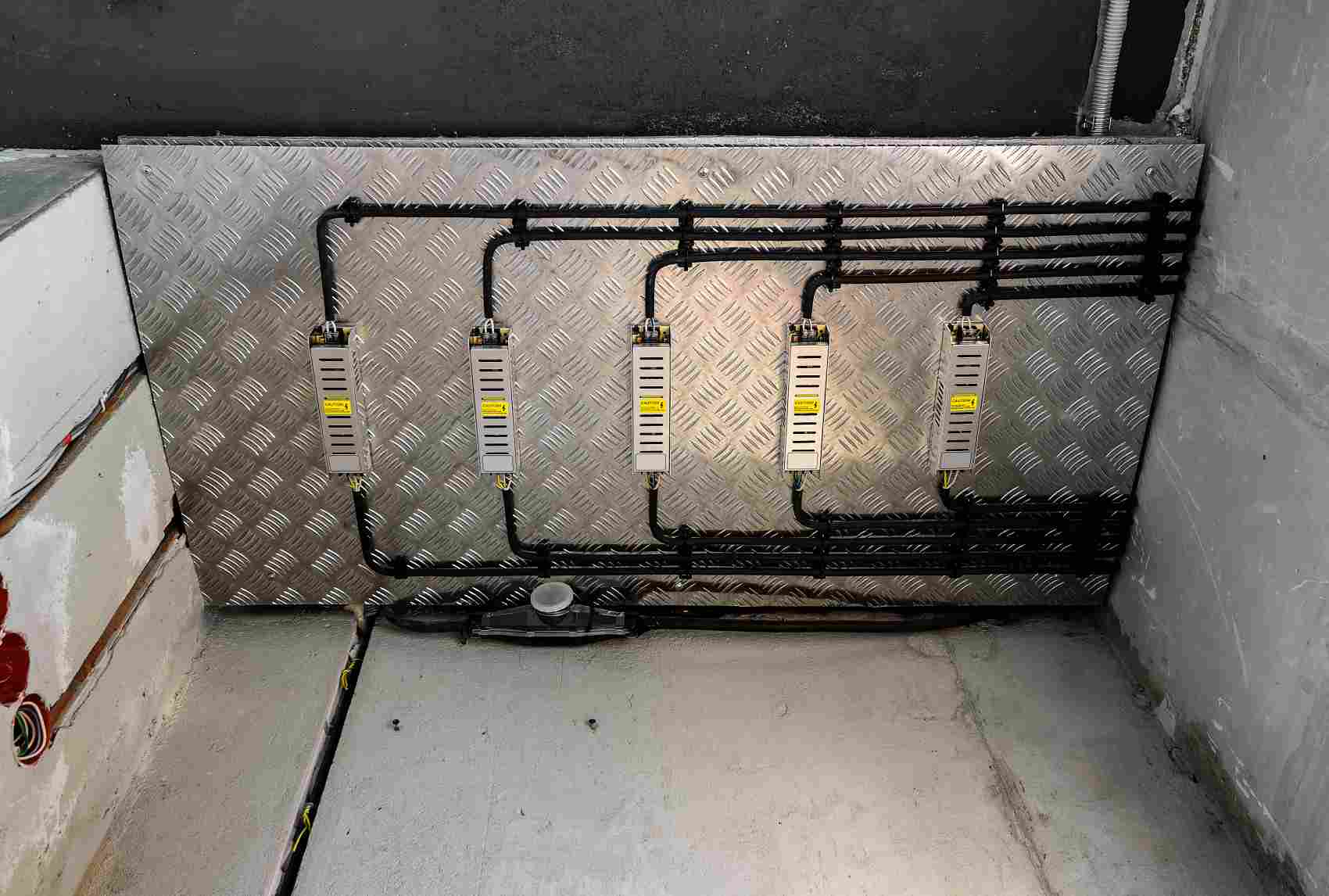

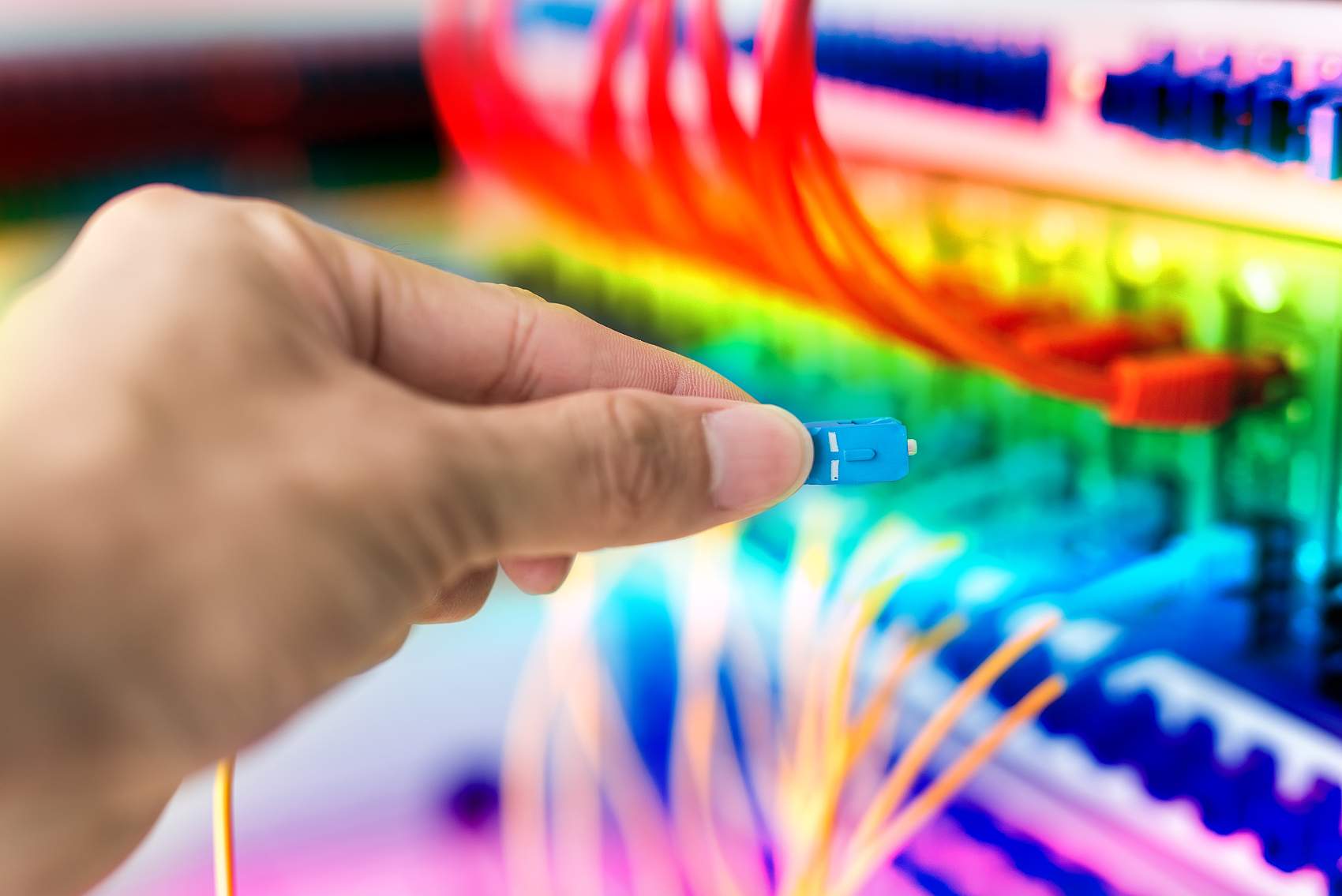

汇流箱直流/交流电缆分光器接地与保护装置

环节特点：高电压直流集中，热量积聚明显，设备长期满负荷运行

风险问题

电缆接头过热

表现：接触不良引起局部温升

风险：烧毁接头，诱发火灾

逆变器故障

表现：功率管损坏、过温停机

风险：电站出力下降或停运

汇流箱过载

表现：电流不均引发元件发热

风险：保护失效，损坏设备

分布式光纤传感

实时监测电缆及汇流箱温度，发现热点和过载情况

监测电缆及逆变器外壳振动，识别接触不良或机械异常

将逆变输出的电能升压、汇集并接入电网，是光伏电站并网的重要通道

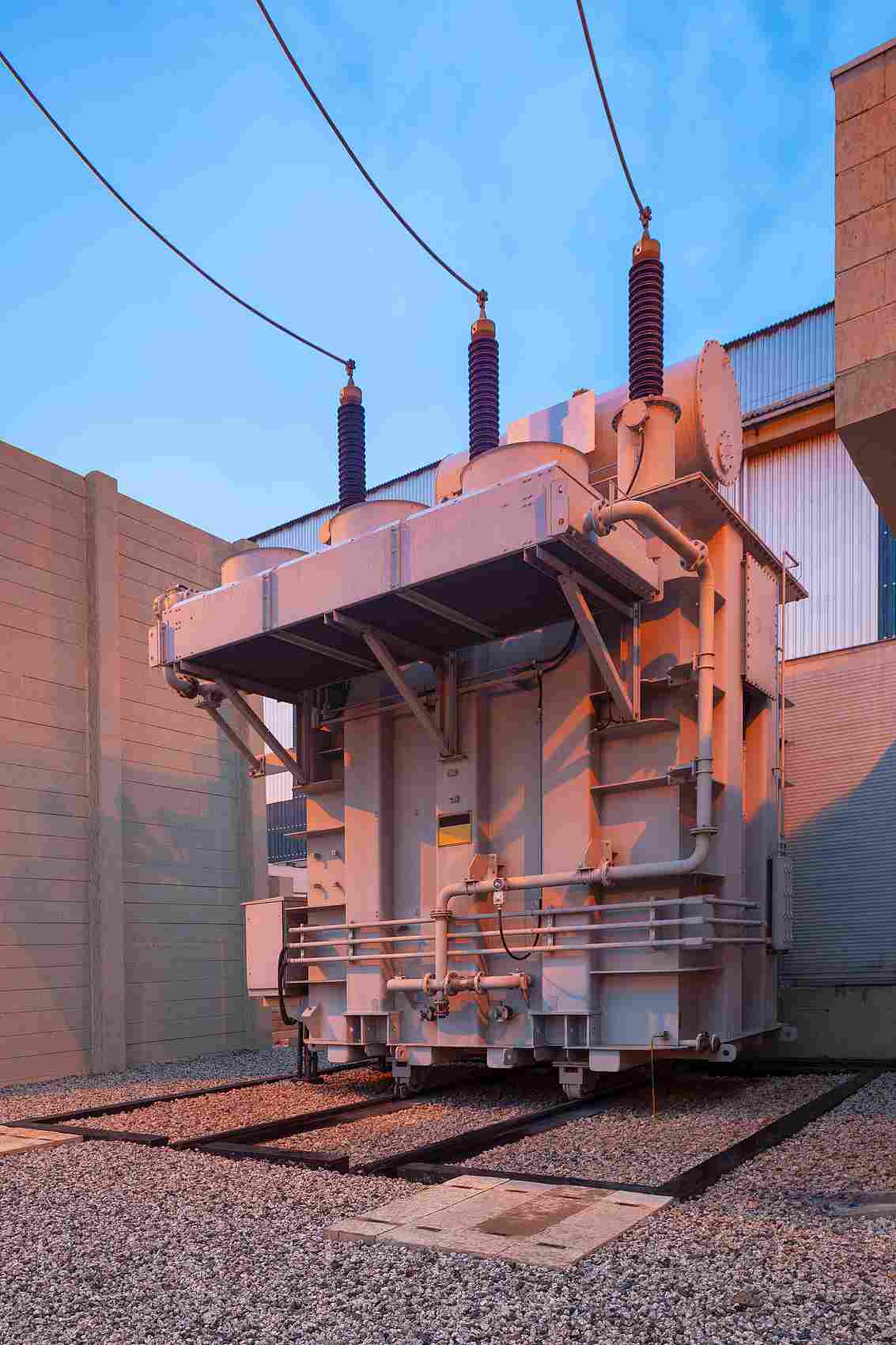

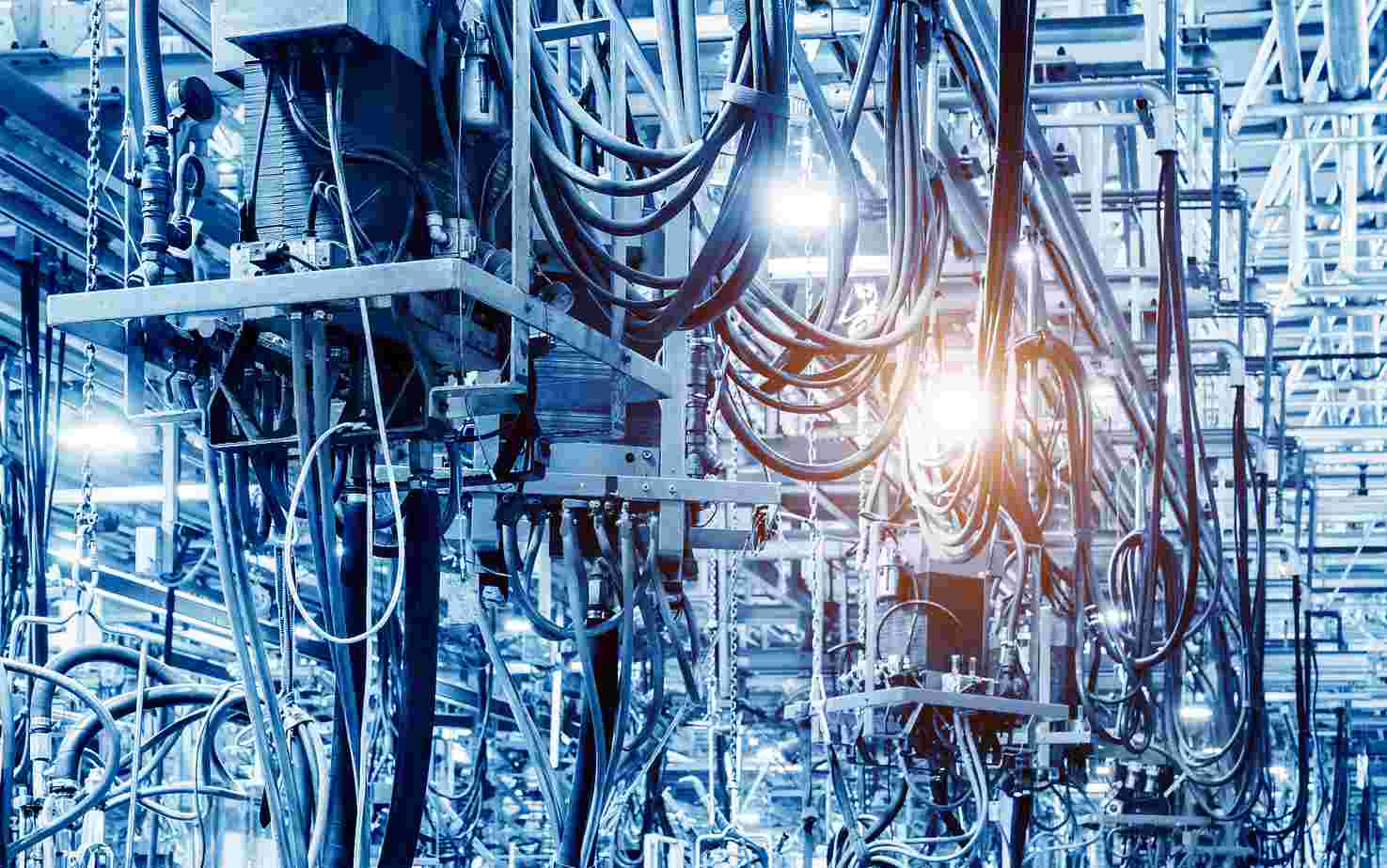

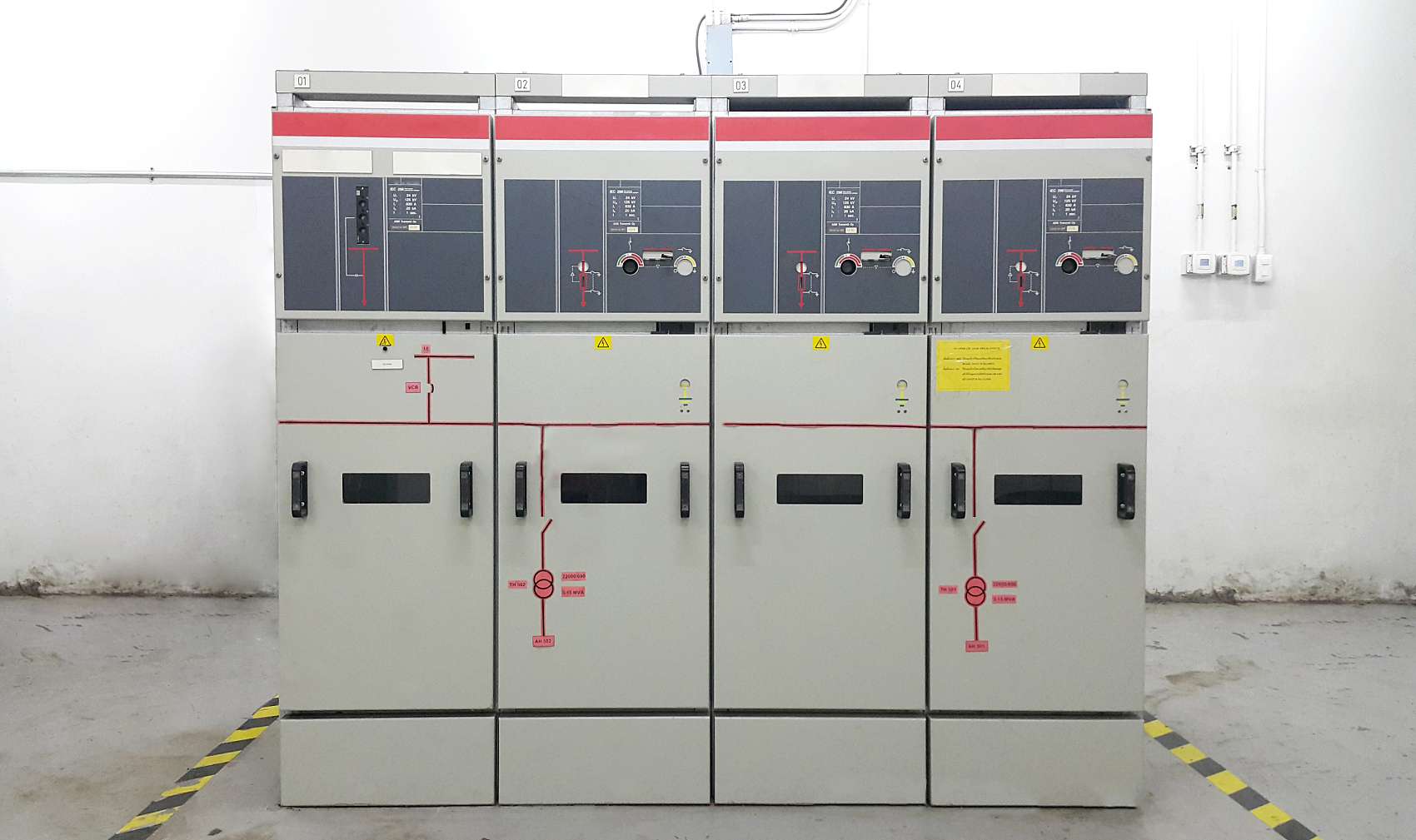

升压变压器配电柜/开关柜电力电缆与管廊监控与保护系统

环节特点：高压运行，设备复杂，输电连续性要求高

风险问题

变压器过热

表现：油温升高、绕组发热

风险：绝缘者化，导致故障停运

电缆老化或击穿

表现：温度异常、局部放电

风险：停电事故，威胁并网稳定

开关柜故障

表现：开关触点异常发热或振动

风险：跳闸，影响供电可靠性

分布式光纤传感

监测电缆和变压器温度，发现过热和渗漏

监测开关柜、变压器异常振动与放电冲击

利用储能装置调节电力输出波动，保障电网稳定，是光伏与电网协同运行的核心环节

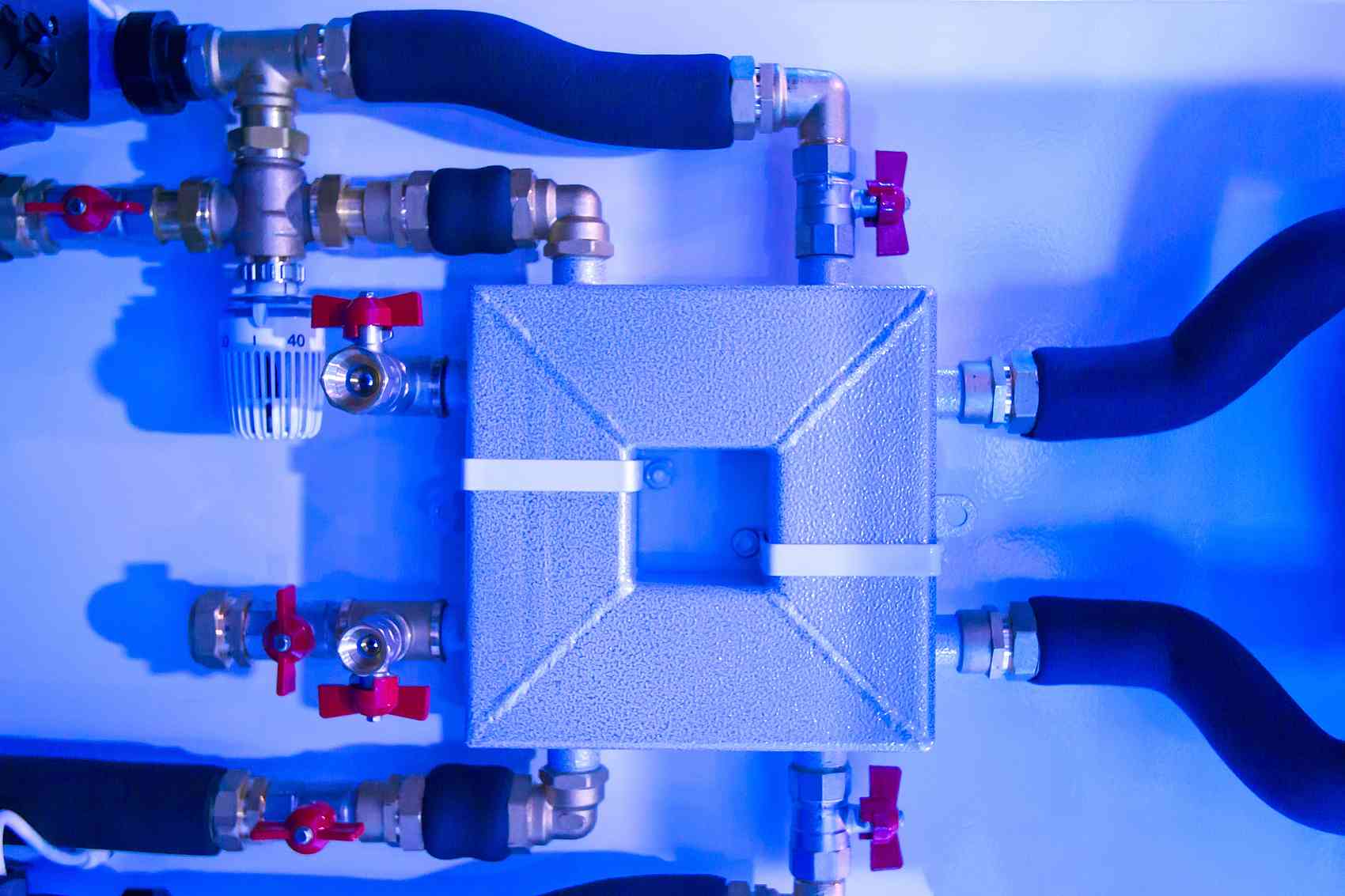

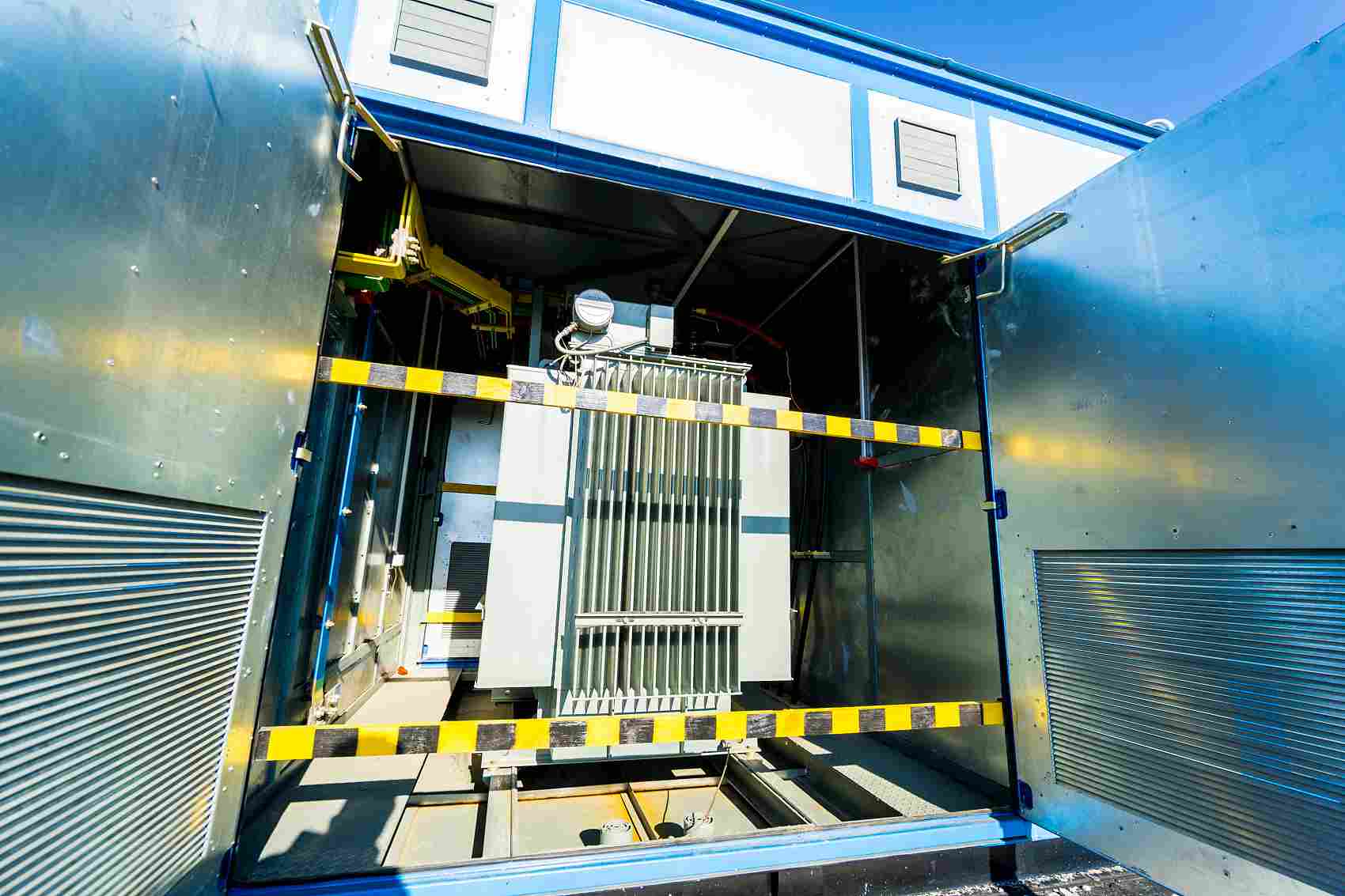

储能电池系统PCS(双向变流器)储能变压器并网保护装置

环节特点：高能量密度、化学反应活跃，对温控和安全要求极高

风险问题

电池热失控

表现：电池单体温度急剧上升

风险：火灾、爆炸

PCS过载

表现：功率转换效率下降，温度升高

风险：损坏设备，影响并网稳定

储能系统泄漏

表现：冷却液或电解液泄漏

风险：腐蚀与二次风险扩散

分布式光纤传感

监测储能系统振动，识别异常冲击或冷却系统失效

监测电池簇温度分布，识别热失控风险

电站日常运行维护和安全防护，保障系统长期稳定

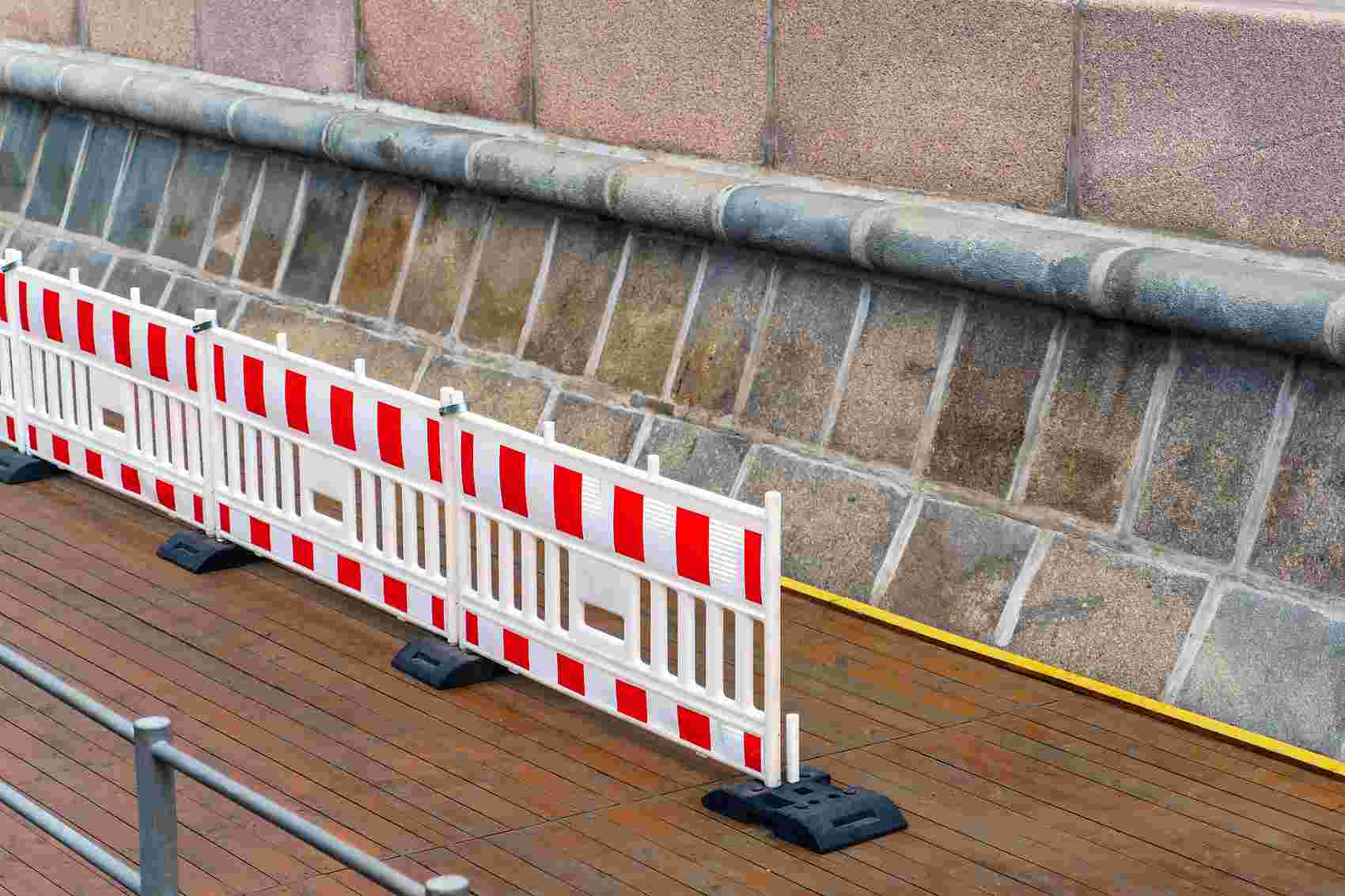

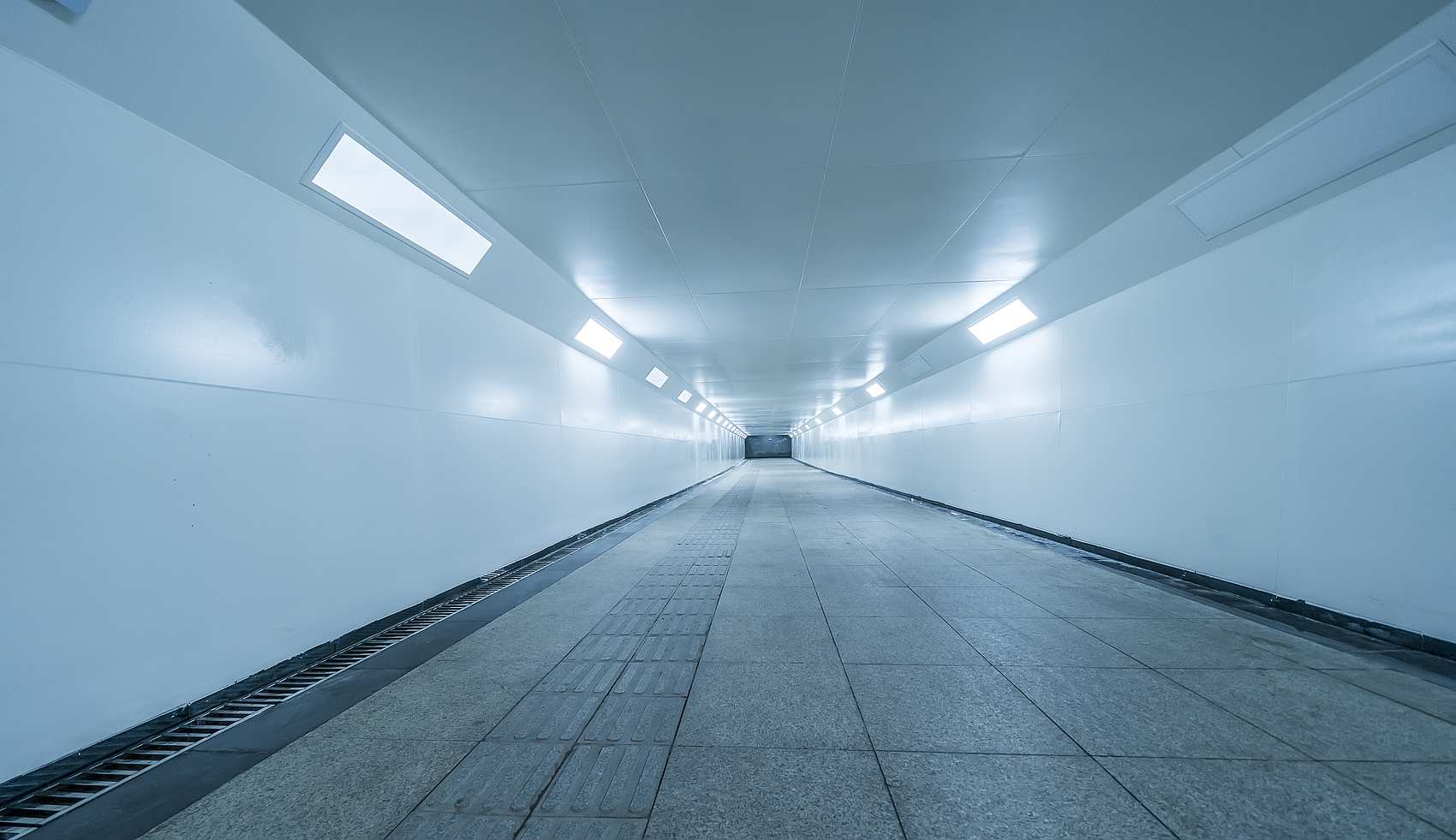

电站监控系统围界防护设施视频监控与传感终端维护通道与管廊

环节特点：运行周期长，外部环境复杂，安防与智能化需求高

风险问题

入侵破坏

表现：非法进入、盗窃组件或破坏设施

风险：造成财产损失与停运

管廊渗水

表现：雨水进入电缆沟

风险：短路、停电事故

极端天气影响

表现：暴雨、冰雹、雷击

风险：组件损坏、停电事故

分布式光纤传感

监测围界和管廊振动，识别入侵、破坏与极端天气冲击

监测围界与电缆沟温度湿度变化，预警渗水与过热
